再议kprobe机制

December 9th, 2015

在之前的博文《SystemTap Kprobe原理》中简要的对kprobe进行了介绍,Kprobe机制是内核提供的一种调试机制,它提供了一种方法,能够在不修改现有代码的基础上,灵活的跟踪内核函数的执行。

kprobe工作原理是:
1)在注册探测点的时候,将被探测函数的指令码替换为int 3的断点指令;
2)在执行int 3的异常执行中,CPU寄存器的内容会被保存,通过通知链的方式调用kprobe的异常处理函数;
3)在kprobe的异常处理函数中,首先判断是否存在pre_handler钩子,存在钩子则执行pre_handler;
4)进入单步调试,通过设置EFLAGS中的TF标志位,并且把异常返回的地址修改为保存的原指令码;
5)代码返回,执行原有指令,执行结束后触发单步异常;
6)在单步异常的处理中,清除标志位,执行post_handler流程,并最终返回执行正常流程;

Kprobe提供了三种形式的探测点,一种是最基本的kprobe,能够在指定代码执行前、执行后进行探测,但此时不能访问被探测函数内的相关变量信息;一种是jprobe,用于探测某一函数的入口,并且能够访问对应的函数参数;一种是kretprobe,用于完成指定函数返回值的探测功能。而jprobe与kretprobe都是基于kprobe实现的。

下面对kprobe代码简要分析:

在init_kprobes()初始化函数中,将kprobe注册到kprobe_exceptions_notify通知链

static int __init init_kprobes(void)
{
     ...
     err = arch_init_kprobes();
     if (!err)
        err = register_die_notifier(&kprobe_exceptions_nb);
     if (!err)
        err = register_module_notifier(&kprobe_module_nb);

     kprobes_initialized = (err == 0);

     if (!err)
       init_test_probes();
     return err;
}
static struct notifier_block kprobe_exceptions_nb = {
    .notifier_call = kprobe_exceptions_notify,
    .priority = 0x7fffffff /* we need to be notified first */
};

int __kprobes register_kprobe(struct kprobe *p)函数则是我们在内核模块中所调用的,经过对调用点一系列的检查,最后将将kprobe加入到相应的hash表内,并将将探测点的指令码修改为int 3指令: __arm_kprobe(p);

int __kprobes register_kprobe(struct kprobe *p) {
...
 INIT_HLIST_NODE(&p->hlist);
 hlist_add_head_rcu(&p->hlist,
        &kprobe_table[hash_ptr(p->addr, KPROBE_HASH_BITS)]);

 if (!kprobes_all_disarmed && !kprobe_disabled(p))
     __arm_kprobe(p);
...

当内核调用到这个探测点时,触发int 3,经过中断处理,调用到do_int3() 函数,如果我们使能了CONFIG_KPROBES选项,那么跳入kprobe_int3_handler执行,该函数为kprobe的核心函数。

dotraplinkage void notrace do_int3(struct pt_regs *regs, long error_code)
{
...
#ifdef CONFIG_KPROBES
         if (kprobe_int3_handler(regs))
                 goto exit;
#endif
         if (notify_die(DIE_INT3, "int3", regs, error_code, X86_TRAP_BP,
                         SIGTRAP) == NOTIFY_STOP)
                 goto exit;
...
 exit:
         ist_exit(regs);
}
static int __kprobes kprobe_handler(struct pt_regs *regs)
{
...
    addr = (kprobe_opcode_t *)(regs->ip - sizeof(kprobe_opcode_t));
//对于int 3中断,那么异常发生时EIP寄存器内指向的为异常指令的后一条指令
    preempt_disable();

    kcb = get_kprobe_ctlblk();
    /*获取addr对应的kprobe*/
    p = get_kprobe(addr);
    if (p) {
//如果异常的进入是由kprobe导致,则进入reenter_kprobe
        if (kprobe_running()) {
            if (reenter_kprobe(p, regs, kcb))
                return 1;
        } else {
            set_current_kprobe(p, regs, kcb);
            kcb->kprobe_status = KPROBE_HIT_ACTIVE;

            /*
             * If we have no pre-handler or it returned 0, we
             * continue with normal processing. If we have a
             * pre-handler and it returned non-zero, it prepped
             * for calling the break_handler below on re-entry
             * for jprobe processing, so get out doing nothing
             * more here.
             */
//执行在此地址上挂载的pre_handle函数
            if (!p->pre_handler || !p->pre_handler(p, regs))
//设置单步调试模式,为post_handle函数的执行做准备
                setup_singlestep(p, regs, kcb, 0);
            return 1;
        }
    } else if (*addr != BREAKPOINT_INSTRUCTION) {
...
    } else if (kprobe_running()) {
...
    } /* else: not a kprobe fault; let the kernel handle it */

    preempt_enable_no_resched();
    return 0;
}

setup_singlestep() 函数为单步调试函数,在该函数内会打开EFLAGS的TF标志位,清除IF标志位(禁止中断),并设置异常返回的指令为保存的被探测点的指令。

static void __kprobes setup_singlestep(struct kprobe *p, struct pt_regs *regs,
                 struct kprobe_ctlblk *kcb, int reenter)
{
    if (setup_detour_execution(p, regs, reenter))
        return;
...
    /*jprobe*/
    if (reenter) {
        save_previous_kprobe(kcb);
        set_current_kprobe(p, regs, kcb);
        kcb->kprobe_status = KPROBE_REENTER;
    } else
        kcb->kprobe_status = KPROBE_HIT_SS;
    /* Prepare real single stepping */
    /*准备单步模式,设置EFLAGS的TF标志位,清除IF标志位(禁止中断)*/
    clear_btf();
    regs->flags |= X86_EFLAGS_TF;
    regs->flags &= ~X86_EFLAGS_IF;
    /* single step inline if the instruction is an int3 */
    if (p->opcode == BREAKPOINT_INSTRUCTION)
        regs->ip = (unsigned long)p->addr;
    else
	/*设置异常返回的指令为保存的被探测点的指令*/
        regs->ip = (unsigned long)p->ainsn.insn;
}

setup_singlestep() 执行完毕后,程序继续执行保存的被探测点的指令,由于开启了单步调试模式,执行完指令后会继续触发异常,这次的是do_debug异常处理流程。然后在kprobe_debug_handler恢复现场,清除TF标志位等操作,完成kprobe调用。

dotraplinkage void do_debug(struct pt_regs *regs, long error_code)
{
...
#ifdef CONFIG_KPROBES
         if (kprobe_debug_handler(regs))
                 goto exit;
#endif
...
}
int kprobe_debug_handler(struct pt_regs *regs)
{
...
         resume_execution(cur, regs, kcb);
         regs->flags |= kcb->kprobe_saved_flags;

         if ((kcb->kprobe_status != KPROBE_REENTER) && cur->post_handler) {
                 kcb->kprobe_status = KPROBE_HIT_SSDONE;
                 cur->post_handler(cur, regs, 0);
         }

         /* Restore back the original saved kprobes variables and continue. */
         if (kcb->kprobe_status == KPROBE_REENTER) {
                 restore_previous_kprobe(kcb);
                 goto out;
         }
         reset_current_kprobe();
...
}

 总结一下kprobe流程就是下图:

Unnamed QQ Screenshot20131218210006

参考

https://lwn.net/Articles/132196/
http://www.lxway.com/82244406.htm
http://blog.chinaunix.net/uid-22227409-id-3420260.html

再议PLT与GOT

December 8th, 2015

PLT(Procedure Linkage Table)的作用是将位置无关的符号转移到绝对地址。当一个外部符号被调用时,PLT 去引用 GOT 中的其符号对应的绝对地址,然后转入并执行。

GOT(Global Offset Table):用于记录在 ELF 文件中所用到的共享库中符号的绝对地址。在程序刚开始运行时,GOT 表项是空的,当符号第一次被调用时会动态解析符号的绝对地址然后转去执行,并将被解析符号的绝对地址记录在 GOT 中,第二次调用同一符号时,由于 GOT 中已经记录了其绝对地址,直接转去执行即可(不用重新解析)。

其中PLT 对应.plt section ,而GOT对应 .got.plt ,主要对应函数的绝对地址。通过readelf查看可执行文件,我们发现还存在.got section,这个section主要对应动态链接库中变量的绝对地址。我们还要注意PLT section在代码链接的时候已经存在,存在于代码段中,而GOT存在于数据段中。

在我先前的博文ELF文件的加载,我简单的对PLT和GOT进行了介绍。这里我们增加复杂度,重新对这个动态链接机制进行分析。

foo.c:

#include <stdio.h>

void foo(int i)
{
     printf("Test %d\n",i);
}

main.c:

#include <stdio.h>
#include <unistd.h>

extern void foo(int i);

int main()
{
     printf("Test 1\n");
     printf("Test 2\n");
     foo(3);
     foo(4);
     return 0;
}

然后我们将foo.c 编译成为liba.so: gcc -shared -fPIC -g3 -o libfoo.so foo.c
下面编译主main函数:gcc -Wall -g3 -o main main.c -lfoo -L /tmp/libfoo.so

下面我们对这个main进行调试,我们在printf与foo上都打上断点,然后开始运行,调试

(gdb) disassemble
Dump of assembler code for function main:
   0x00000000004006e6 <+0>:	push   %rbp
   0x00000000004006e7 <+1>:	mov    %rsp,%rbp
=> 0x00000000004006ea <+4>:	mov    $0x4007a0,%edi
   0x00000000004006ef <+9>:	callq  0x4005b0 <puts@plt>
   0x00000000004006f4 <+14>:	mov    $0x4007a0,%edi
   0x00000000004006f9 <+19>:	callq  0x4005b0 <puts@plt>
   0x00000000004006fe <+24>:	callq  0x4005e0 <foo@plt>
   0x0000000000400703 <+29>:	callq  0x4005e0 <foo@plt>
   0x0000000000400708 <+34>:	mov    $0x0,%eax
   0x000000000040070d <+39>:	pop    %rbp
   0x000000000040070e <+40>:	retq
End of assembler dump.
...
(gdb) si
0x00000000004005b0 in puts@plt ()

这里我们进入了.plt 中寻找puts函数,查看0x601018中的值,我们发现地址0x004005b6,而0x004005b6正是jmpq的下一条指令,执行完跳如GOT表中查找函数绝对地址。这样做避免了GOT表表是否为真实值检查,如果为空那么寻址,否则直接调用。

(gdb) disassemble
Dump of assembler code for function puts@plt:
=> 0x00000000004005b0 <+0>:	jmpq   *0x200a62(%rip)        # 0x601018 <[email protected]>
   0x00000000004005b6 <+6>:	pushq  $0x0
   0x00000000004005bb <+11>:	jmpq   0x4005a0
End of assembler dump.
(gdb) x/32x 0x601018
0x601018 <[email protected]>:	0x004005b6	0x00000000	0x25e20610	0x0000003e
0x601028 <[email protected]>:	0x004005d6	0x00000000	0x004005e6	0x00000000
...
End of assembler dump.
(gdb) si
0x00000000004005a0 in ?? ()
(gdb)
0x00000000004005a6 in ?? ()
(gdb)
0x0000003e25615b70 in _dl_runtime_resolve () from /lib64/ld-linux-x86-64.so.2
(gdb) disassemble
Dump of assembler code for function _dl_runtime_resolve:
=> 0x0000003e25615b70 <+0>:	sub    $0x78,%rsp
   0x0000003e25615b74 <+4>:	mov    %rax,0x40(%rsp)
...
   0x0000003e25615b9c <+44>:	bndmov %bnd1,0x10(%rsp)
   0x0000003e25615ba2 <+50>:	bndmov %bnd2,0x20(%rsp)
   0x0000003e25615ba8 <+56>:	bndmov %bnd3,0x30(%rsp)
   0x0000003e25615bae <+62>:	mov    0x8i0(%rsp),%rsi
   0x0000003e25615bb6 <+70>:	mov    0x78(%rsp),%rd
   0x0000003e25615bbb <+75>:	callq  0x3e2560e990 <_dl_fixup>
...

这个_dl_runtime_resolve 来自于ld-linux-x86-64.so.2文件,然后在ld中调用_dl_fixup 将真实的puts函数地址填入GOT表中,当程序再次调入puts函数中时,直接jmpq跳转到0x25e6fa70地址执行。

(gdb) disassemble
Dump of assembler code for function puts@plt:
=> 0x00000000004005b0 <+0>:	jmpq   *0x200a62(%rip)        # 0x601018 <[email protected]>
   0x00000000004005b6 <+6>:	pushq  $0x0
   0x00000000004005bb <+11>:	jmpq   0x4005a0
End of assembler dump.
(gdb) x/32 0x601018
0x601018 <[email protected]>:	0x25e6fa70	0x0000003e	0x25e20610	0x0000003e
0x601028 <[email protected]>:	0x004005d6	0x00000000	0x004005e6	0x00000000
(gdb) n
Single stepping until exit from function _dl_runtime_resolve,
which has no line number information.
0x0000003e25e6fa70 in puts () from /lib64/libc.so.6
...

下面来说明foo的执行:当代码第一次执行foo函数,进程查找GOT表,找不到该函数,这个时候跳转到PLT[0] 使用_dl_runtime_resolve查找foo函数的绝对地址,当找到该函数绝对地址后,进入foo函数执行,foo函数中存在printf () 函数,这个函数和之前main函数中的printf() 不同,重新使用_dl_runtime_resolve 查找libc中的puts函数,将其插入到GOT表中。

(gdb) disassemble
Dump of assembler code for function foo@plt:
   0x00000000004005e0 <+0>:	jmpq   *0x200a4a(%rip)        # 0x601030 <[email protected]>
=> 0x00000000004005e6 <+6>:	pushq  $0x3
   0x00000000004005eb <+11>:	jmpq   0x4005a0
End of assembler dump.
...
(gdb)
0x00007ffff7df85a0 in puts@plt () from libfoo.so
(gdb)
0x00007ffff7df85a6 in puts@plt () from libfoo.so
(gdb)
0x00007ffff7df85ab in puts@plt () from libfoo.so
(gdb)
0x00007ffff7df8590 in ?? () from libfoo.so
(gdb)
0x00007ffff7df8596 in ?? () from libfoo.so
(gdb)
0x0000003e25615b70 in _dl_runtime_resolve () from /lib64/ld-linux-x86-64.so.2

当再次使用libfoo.so 中的foo函数,直接跳转GOT执行即可,无需再次查找。

(gdb)
0x00007ffff7df86db	5	    printf(...);
(gdb)
0x00007ffff7df85a0 in puts@plt () from libfoo.so
(gdb)
0x0000003e25e6fa70 in puts () from /lib64/libc.so.6
...

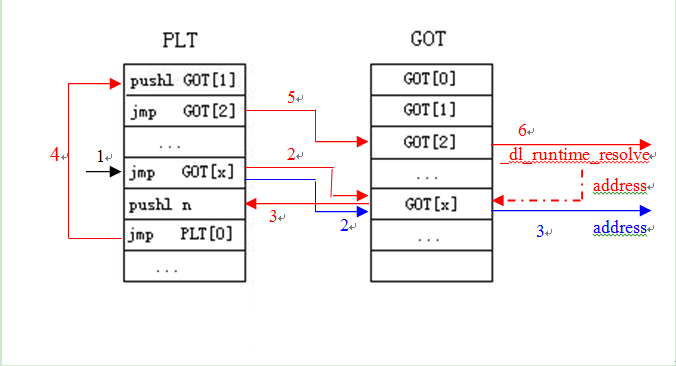

总结:

ld-linux-x86-64.so.2 是一个动态链接库,负责查找程序所使用的函数绝对地址,并将其写入到GOT表中,以供后续调用。其中GOT[0]为空,GOT[1]和GOT[2]用于保存查找的绝对函数地址,GOT[1]保存的是一个地址,指向已经加载的共享库的链表地址;GOT[2]保存的是一个函数的地址,定义如下:GOT[2] = &_dl_runtime_resolve,这个函数的主要作用就是找到某个符号的地址,并把它写到与此符号相关的GOT项中,然后将控制转移到目标函数,而后面的GOT[3],GOT[4]…都是通过_dl_fixup 添加的。

289baeed-3f91-3651-b81b-159632d1cf45

参考:

http://www.lizhaozhong.info/archives/524
http://flint.cs.yale.edu/cs422/doc/ELF_Format.pdf
http://rickgray.me/2015/08/07/use-gdb-to-study-got-and-plt.html
http://blog.csdn.net/anzhsoft/article/details/18776111

SystemTap Kprobe原理

December 18th, 2013

想写这篇文章好长时间了,一直没有来得及总结,今天我把这个坑填上!

Systemtap是一种动态调试内核的工具,可以极大地方便内核开发人员对于内核的调试,过去,内核想要调试,必须在源码中打入print()然后进行编译,安装内核重启,这个导致内核调试复杂。 » Read more: SystemTap Kprobe原理

GPROF 使用

November 29th, 2013

项目地址:http://www.cs.utah.edu/dept/old/texinfo/as/gprof.html

gprof是一个 可以通过运行程序,确定程序函数的执行时间。

这个程序依赖gcc -g -pg ,通过这个可以获取丰富的调试信息,供我们以后代码优化使用。
» Read more: GPROF 使用

GCOV的使用

November 20th, 2013

gcov是什么?

  • Gcov is GCC Coverage
  • 是一个测试代码覆盖率的工具
  • 是一个命令行方式的控制台程序
  • 伴随GCC发布,配合GCC共同实现对C/C++文件的语句覆盖和分支覆盖测试;
  • 与程序概要分析工具(profiling tool,例如gprof)一起工作,可以估计程序中哪一段代码最耗时;

注:程序概要分析工具是分析代码性能的工具。

» Read more: GCOV的使用
