想写这篇文章好长时间了,一直没有来得及总结,今天我把这个坑填上!
Systemtap是一种动态调试内核的工具,可以极大地方便内核开发人员对于内核的调试,过去,内核想要调试,必须在源码中打入print()然后进行编译,安装内核重启,这个导致内核调试复杂。
现在我们可以使用systemtap中的kprobe编写脚本,然后使用stap命令进行编译,即可对内核中的变量函数进行调试。
Systemtap 是基于kprobes 机制实现探测的,即最终使用了kprobe 提供的接口。从kprobe原理可知,对于每一个探针来说,用户需要定义探测点和相应的处理函数。探测点是指kprobe 机制中的被探测函数或者指令地址(亦可称为内核事件),但对于Systemtap 来讲,用户可以指定源码文件、源代码中的某一行,用户也可以指定一个异步事件,比如周期性的定时器。除了Kprobes 之外,还使用了kernel markers 技术,现已被tracepoints 技术替代。

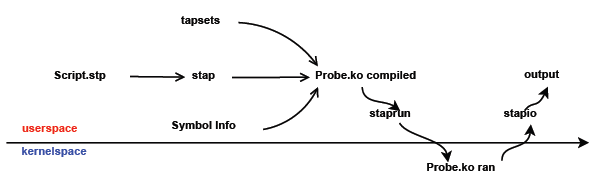

Systemtap 的基本处理流程如图所示,该过程涉及5 个阶段,并且包括3 个具有交互关系的实用程序(stap、staprun、stapio)。
输入:
▶ script.stp –> 普通用户编写
▶ tapset(由脚本语言或C 语言编写) –> 内核开发者编写
▶ DWARF(内核编译时产生的调试信息) –> 内核编译时产生,这里我们要声明一下产生debuginfo的前提是在编译kernel时候勾选debuginfo选项
▶ 运行时库
输出:内核模块

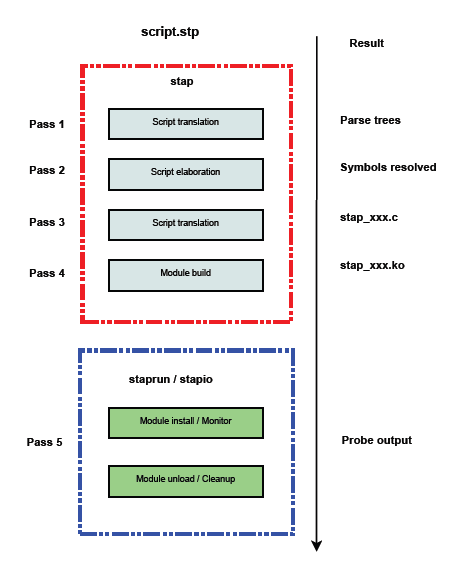

从上面的图,我们可以清楚地看到kprobe的五个阶段:
Pass 1(parse):stap 将脚本转换为语法分析树,并检查语法错误。
Pass 2(elaborate):1) 从脚本库中添加相应的代码;2) 从当前正在运行的内核的调试信息中获取探测点以及变量的位置。
Pass 3(translate):将第二阶段的输出翻译成C 文件,在该阶段Systemtap 将根据需要增加必要的锁和安全检查代码。
Pass 4(Build):该阶段是“stap”的最后一步,该阶段主要是构造相应的内核模块,同时需要链接相应的运行时库(runtime libraries)。内核模块的后缀名都是以.ko结尾。
Pass 5(Execute):当第四阶段完成之后stap 会生成最终可执行的内核模块,此时stap 也就完成了自己的任务,并将控制权交给Systemtap 的其他两个实用程序:staprun(/usr/bin, 通常可stap 在同一个目录中) 和stapio(/usr/libexec/systemtap),它们负载加载内核模块以及输出探测信息等。
这里面我要说明一下/usr/bin/staprun可以用户调用,/usr/libexec/systemtap/stapio无法用户调用!

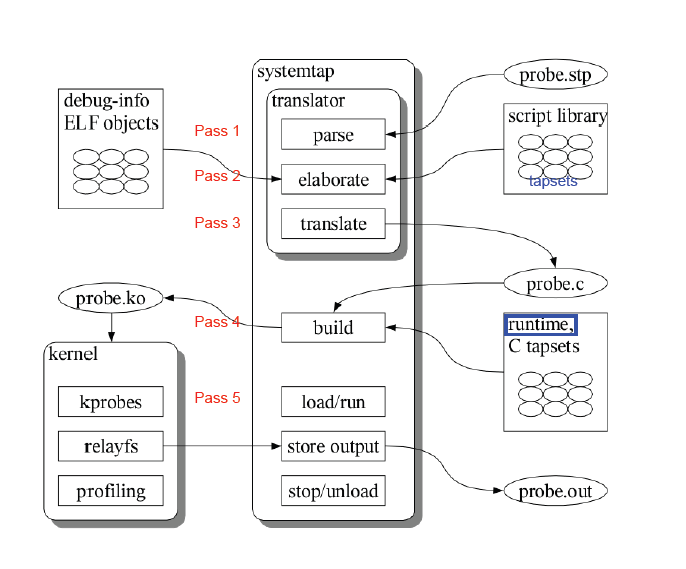

另外我从一个论文里看到一幅特别好的示例图,可以给大家分享一下!
这幅图,很清晰的标出了每个阶段链接了哪些库,对我们理解systemtap原理有很大的帮助!
Kprobe的原理其实和GDB原理很像,都是调用INT 3中断然后跳转到特定的arch/x86/kernel/kprobes.c中的handler
