fork系统调用分析

January 9th, 2016

0 前言

在Linux中,主要是通过fork的方式产生新的进程,我们都知道每个进程都在 内核对应一个PCB块,内核通过对PCB块的操作做到对进程的管理。在Linux内核中,PCB对应着的结构体就是task_struct,也就是所谓的进程描述符(process descriptor)。该数据结构中包含了程相关的所有信息,比如包含众多描述进程属性的字段,以及指向其他与进程相关的结构体的指针。因此,进程描述符内部是比较复杂的。这个结构体的声明位于include/linux/sched.h中。

task_struct中有指向mm_struct结构体的指针mm,也有指向fs_struct结构体的指针fs,这个结构体是对进程当前所在目录的描述;也有指向files_struct结构体的指针files,这个结构体是对该进程已打开的所有文件进行描述。这里我们要注意进程在运行期间中可能处于不同的进程状态,例如:TASK_RUNNING/TASK_STOPPED/TASK_TRACED 等

1 fork调用

在用户态下,使用fork()创建一个进程。除了这个函数,新进程的诞生还可以分别通过vfork()和clone()。fork、vfork和clone三个API函数均由glibc库提供,它们分别在C库中封装了与其同名的系统调用fork()。这几个函数调用对应不同场景,有些时候子进程需要拷贝父进程的整个地址空间,但是子进程创建后又立马去执行exec族函数造成效率低下。

  • 写时拷贝满足了这种需求,同时减少了地址空间复制带来的问题。
  • vfork 则是创建的子进程会完全共享父进程的地址空间,甚至是父进程的页表项,父子进程任意一方对任何数据的修改使得另一方都可以感知到。
  • clone函数创建子进程时灵活度比较大,因为它可以通过传递不同的参数来选择性的复制父进程的资源

系统调用fork、vfork和clone在内核中对应的服务例程分别为sys_fork(),sys_vfork()和sys_clone()。例如sys_fork()声明如下(arch/x86/kernel/process.c):

int sys_fork(struct pt_regs *regs)
{
        return do_fork(SIGCHLD, regs->sp, regs, 0, NULL, NULL);
}
int sys_vfork(struct pt_regs *regs)
{
        return do_fork(CLONE_VFORK | CLONE_VM | SIGCHLD, regs->sp, regs, 0,
                       NULL, NULL);
}
sys_clone(unsigned long clone_flags, unsigned long newsp,
          void __user *parent_tid, void __user *child_tid, struct pt_regs *regs)
{
        if (!newsp)
                newsp = regs->sp;
        return do_fork(clone_flags, newsp, regs, 0, parent_tid, child_tid);
}

可以看到do_fork()均被上述三个服务函数调用。do_fork()正是kernel创建进程的核心()。通过分析调用过程如下,其中我分析的是最新版4.X Linux源码,在i386体系结构中,采取0x80中断调用syscall:

fork



从图中可以看到do_fork()和copy_process()是本文的主要分析对象。

do_fork函数的主要就是复制原来的进程成为另一个新的进程,在一开始,该函数定义了一个task_struct类型的指针p,用来接收即将为新进程(子进程)所分配的进程描述符。但是这个时候要检查clone_flags是否被跟踪就是ptrace,ptrace是用来标示一个进程是否被另外一个进程所跟踪。所谓跟踪,最常见的例子就是处于调试状态下的进程被debugger进程所跟踪。ptrace字段非0时说明debugger程序正在跟踪父进程,那么接下来通过fork_traceflag函数来检测子进程是否也要被跟踪。如果trace为1,那么就将跟踪标志CLONE_PTRACE加入标志变量clone_flags中。没有的话才可以进程创建,也就是copy_process()。

long _do_fork(unsigned long clone_flags,
              unsigned long stack_start,
              unsigned long stack_size,
              int __user *parent_tidptr,
              int __user *child_tidptr,
              unsigned long tls)
{
        struct task_struct *p;
        int trace = 0;
        long nr;
        if (!(clone_flags & CLONE_UNTRACED)) {
                if (clone_flags & CLONE_VFORK)
                        trace = PTRACE_EVENT_VFORK;
                else if ((clone_flags & CSIGNAL) != SIGCHLD)
                        trace = PTRACE_EVENT_CLONE;
                else
                        trace = PTRACE_EVENT_FORK;
                if (likely(!ptrace_event_enabled(current, trace)))
                        trace = 0;
        }

这条语句要做的是整个创建过程中最核心的工作:通过copy_process()创建子进程的描述符,并创建子进程执行时所需的其他数据结构,最终则会返回这个创建好的进程描述符。因为copy_process()函数过于巨大,所以另外开辟一篇文章讲解该函数实现。

 p = copy_process(clone_flags, stack_start, stack_size,
                        child_tidptr, NULL, trace, tls);

如果copy_process函数执行成功,那么将继续下面的代码。定义了一个完成量vfork,之后再对vfork完成量进行初始化。如果使用vfork系统调用来创建子进程,那么必然是子进程先执行。原因就是此处vfork完成量所起到的作用:当子进程调用exec函数或退出时就向父进程发出信号。此时,父进程才会被唤醒;否则一直等待。

 if (!IS_ERR(p)) {
                struct completion vfork;
                struct pid *pid;

                trace_sched_process_fork(current, p);

                pid = get_task_pid(p, PIDTYPE_PID);
                nr = pid_vnr(pid);
                if (clone_flags & CLONE_PARENT_SETTID)
                     put_user(nr, parent_tidptr);
                if (clone_flags & CLONE_VFORK) {
                     p->vfork_done = &vfork;
                        init_completion(&vfork);
                        get_task_struct(p);
                }

下面通过wake_up_new_task函数使得父子进程之一优先运行;如果设置了ptrace,那么需要告诉跟踪器。如果CLONE_VFORK标志被设置,则通过wait操作将父进程阻塞,直至子进程调用exec函数或者退出。

                wake_up_new_task(p);

                /* forking complete and child started to run, tell ptracer */
                if (unlikely(trace))
                        ptrace_event_pid(trace, pid);
                if (clone_flags & CLONE_VFORK) {
                    if (!wait_for_vfork_done(p, &vfork))
                               ptrace_event_pid(PTRACE_EVENT_VFORK_DONE, pid);
                }
                put_pid(pid);

如果copy_process()在执行的时候发生错误,则先释放已分配的pid;再根据PTR_ERR()的返回值得到错误代码,保存于pid中。 返回pid。这也就是为什么使用fork系统调用时父进程会返回子进程pid的原因。

        } else {
                nr = PTR_ERR(p);
        }
        return nr;
}

参考:

http://cs.lmu.edu/~ray/notes/linuxsyscalls/

http://www.x86-64.org/documentation/abi.pdf

http://www.tldp.org/LDP/tlk/ds/ds.html

从用户态到内核态的切换

June 14th, 2015

我们都知道用户态向内核态切换有三种方式:1:系统调用 2:中断  3:异常 。之前只是知道这个切换的原理,但是并没有仔细的从代码上面学习切换的过程。之前我学习了页表,但是内核页表与进程页表是割裂的,信号处理也是割裂的。这里我会结合用户态到内核态从代码进行分析。

这部分切换的函数是用汇编代码写的。详细路径存在于arch/x86/kernel/entry_32.S文件中。

内核栈

内核栈:在Linux中每个进程有两个栈,分别用于用户态和内核态的进程执行(类似于内核页表与用户页表),其中的内核栈就是用于内核态的栈,它和进程的thread_info结构一起放在两个连续的页框大小的空间内。

在kernel 源代码中使用C语言定义了一个联合结构thread_union 方便地表示一个进程的thread_info和内核栈(定义在定义在include/linux/sched.h)

union thread_union {
     struct thread_info thread_info;
     unsigned long stack[THREAD_SIZE/sizeof(long)];
};

结合一个图可以看的更加清楚,其中栈是从高地址向低地址生长的,其中esp寄存器是CPU栈指针,存放内核栈栈顶地址。从用户态刚切换到内核态时,进程的内核栈总是空的(非常类似于进程页表切换到内核态页表,惰性传值),此时esp指向这个栈的顶端。

在x86中调用int指令系统调用后会把用户栈的%esp的值及相关寄存器压入内核栈中,系统调用通过iret指令返回,在返回之前会从内核栈弹出用户栈的%esp和寄存器的状态,然后进行恢复。所以在进入内核态之前要保存进程的上下文,中断结束后恢复进程上下文,那靠的就是内核栈
Screenshot1
thread_info结构的定义如下

25 struct thread_info {
 26         struct task_struct      *task;          /* main task structure */
 27         struct exec_domain      *exec_domain;   /* execution domain */
 28         __u32                   flags;          /* low level flags */
 29         __u32                   status;         /* thread synchronous flags */
 30         __u32                   cpu;            /* current CPU */
 31         int                     saved_preempt_count;
 32         mm_segment_t            addr_limit;
 33         struct restart_block    restart_block;
 34         void __user             *sysenter_return;
 35 #ifdef CONFIG_X86_32
 36         unsigned long           previous_esp;   /* ESP of the previous stack in
 37                                                    case of nested (IRQ) stacks
 38                                                 */
 39         __u8                    supervisor_stack[0];
 40 #endif
 41         unsigned int            sig_on_uaccess_error:1;
 42         unsigned int            uaccess_err:1;  /* uaccess failed */
 43 };

内核栈保存用户态的esp,eip等寄存器的值,首先得知道内核栈的栈指针,那在进入内核态之前,通过TSS才能获得内核栈的栈指针。

TSS

TSS反映了CPU上的当前进程的特权级。linux为每一个cpu提供一个tss段,并且在tr寄存器中保存该段。在从用户态切换到内核态时,可以通过获取TSS段中的esp0来获取当前进程的内核栈 栈顶指针,从而可以保存用户态的cs,esp,eip等上下文。

注:linux中之所以为每一个cpu提供一个tss段,而不是为每个进程提供一个tss段,主要原因是tr寄存器永远指向它,在任务切换的适合不必切换tr寄存器,而且进程切换的时候只会切换新的esp0。结合scheduler()中的switch_to宏,next_p->thread.esp0装入对应于本地CPU的TSS的esp0字段(其实,任何由sysenter汇编指令产生的从用户态到内核态的特权级转换将把这个地址拷贝到esp寄存器中)。

内核代码中TSS结构的定义位于arch/x86/include/asm/processor.h文件。

其中主要的内容是:

  • 硬件状态结构:          x86_hw_tss(arch/x86/include/asm/processor.h)
  • IO权位图:     io_bitmap
  • 备用内核栈:        stack

linux的tss段中只使用esp0和iomap等字段,并不用它的其他字段来保存寄存器,在一个用户进程被中断进入内核态的时候,从tss中的硬件状态结构中取出esp0(即内核栈栈顶指针),然后切到esp0,其它的寄存器则保存在esp0指的内核栈上而不保存在tss中。

下面,我们看看INIT_TSS定义,其中init_stack是宏定义,指向内核栈 #define init_stack (init_thread_union.stack)

824 #define INIT_TSS  {                                                       \
825         .x86_tss = {                                                      \
826                 .sp0            = sizeof(init_stack) + (long)&init_stack, \
827                 .ss0            = __KERNEL_DS,                            \
828                 .ss1            = __KERNEL_CS,                            \
829                 .io_bitmap_base = INVALID_IO_BITMAP_OFFSET,               \
830          },                                                               \
831         .io_bitmap              = { [0 ... IO_BITMAP_LONGS] = ~0 },       \
832 }

内核栈栈顶指针、内核代码段、内核数据段赋值给TSS中的相应项。从而进程从用户态切换到内核态时,可以从TSS段中获取内核栈栈顶指针,进而保存进程上下文到内核栈中。



综上所述:

  • 读取tr寄存器,访问TSS段
  • 从TSS段中的esp0获取进程内核栈的栈顶指针
  • 由控制单元在内核栈中保存当前eflags,cs,ss,eip,esp寄存器的值。
  • 由SAVE_ALL保存其寄存器的值到内核栈
  • 把内核代码选择符写入CS寄存器,内核栈指针写入ESP寄存器,把内核入口点的线性地址写入EIP寄存器

此时,CPU已经切换到内核态,根据EIP中的值开始执行内核入口点的第一条指令。



参考:

http://guojing.me/linux-kernel-architecture/posts/process-switch/

信号处理的时机

June 4th, 2015

Update 2015-6-6

我们知道1-32是最早就拥有的信号,之后又加入了33~64信号。编号为33-64的信号又称为实时信号。需要注意的是:这里的“实时”和实时操作系统中的“实时”没有任何联系,实时信号在处理速度上并不会比普通信号快,它们之间的区别就是:普通信号会对多次的同一个信号进行“合并”处理而实时信号会一一处理。这就要求我们在编写信号监听函数时,要捕获普通信号,必须时刻轮训监听,因为系统默认会丢弃同种类型的普通信号!

在用户态下,我们向一个进程发送信号,但是这个信号如何被处理呢?其实信号处理的时机就是从异常或中断恢复发生时处理,这里我们可以把中断理解为1)中断 2)system call 两个时机,这两个时机都会有从内核态->用户态切换的过程。

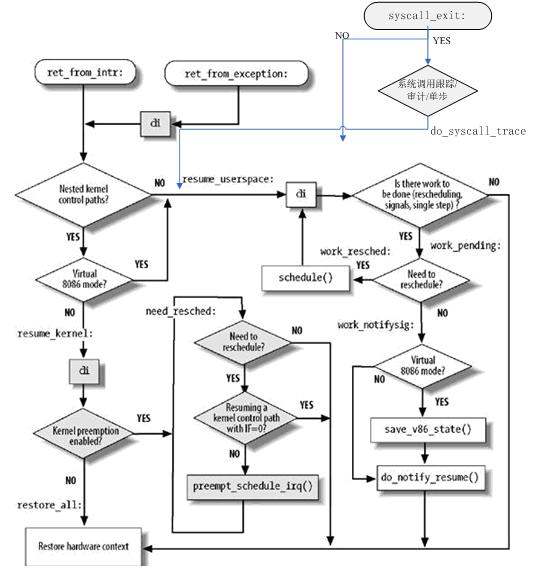

根据ULK中kernel返回用户态的流程图:

39693914

我们发现当kernel 从中断异常返回时,会检查USER_RPL决定返回 kernel 还是 userspace,当跳入到resume_userspace,也就意味着在返回用户空间时,检查_TIF_WORK_MASK 是否有信号,如果没有则返回restore_all,否则进入work_pending,其实这里就可以看到信号处理是一个异步的!

ret_from_exception:
    preempt_stop(CLBR_ANY)
ret_from_intr:
    GET_THREAD_INFO(%ebp)
#ifdef CONFIG_VM86
...
#else
    /*
     * We can be coming here from child spawned by kernel_thread().
     */
    movl PT_CS(%esp), %eax
    andl $SEGMENT_RPL_MASK, %eax
#endif
    cmpl $USER_RPL, %eax
    jb resume_kernel        # not returning to v8086 or userspace

ENTRY(resume_userspace)
    LOCKDEP_SYS_EXIT
    DISABLE_INTERRUPTS(CLBR_ANY)    # make sure we don't miss an interrupt
                    # setting need_resched or sigpending
                    # between sampling and the iret
    TRACE_IRQS_OFF
    movl TI_flags(%ebp), %ecx
    andl $_TIF_WORK_MASK, %ecx  # is there any work to be done on
                    # int/exception return?
    jne work_pending
    jmp restore_all
END(ret_from_exception)

如果返回是kernel的话,按照汇编代码与图示,要先禁中断,然后判断__preempt_count变量值,当出现中断嵌套这个值会+1,如果为0也就意味着当前系统没有出现中断的嵌套执行restore_all,否则然后查看X86_EFLAGS_IF是否是禁止屏蔽中断,如果屏蔽中断然后执行restore_all,否则调用preempt_schedule_irq,然后处理信号。直到__preempt_count==0,跳出这个循环。(Linux中的信号机制优先级是:高优先级中断->低优先级中断->软中断->信号->进程运行。

#ifdef CONFIG_PREEMPT
ENTRY(resume_kernel)
    DISABLE_INTERRUPTS(CLBR_ANY)
need_resched:
    cmpl $0,PER_CPU_VAR(__preempt_count)
    jnz restore_all
    testl $X86_EFLAGS_IF,PT_EFLAGS(%esp)    # interrupts off (exception path) ?
    jz restore_all
    call preempt_schedule_irq
    jmp need_resched
END(resume_kernel)
#endif
    CFI_ENDPROC
...

这里我们进入到work_pending函数段,系统会进行调度,work_resched是个循环,一直在调度schedule,直到跳出循环。在这个汇编的末尾,kernel会判断$USER_RPL 值决定是返回kernel space还是user space,如果返回user space才会调用do_notify_resume()函数,这个函数是处理信号,调用do_signal()的基础,这个也从侧面反映了内核空间没有信号处理机制

work_pending:
    testb $_TIF_NEED_RESCHED, %cl
    jz work_notifysig
work_resched:
...
work_notifysig:             # deal with pending signals and
                    # notify-resume requests
#ifdef CONFIG_VM86
...
#else
    movl %esp, %eax
#endif
    TRACE_IRQS_ON
    ENABLE_INTERRUPTS(CLBR_NONE)
    movb PT_CS(%esp), %bl
    andb $SEGMENT_RPL_MASK, %bl
    cmpb $USER_RPL, %bl
    jb resume_kernel
    xorl %edx, %edx
    call do_notify_resume
    jmp resume_userspace

我们进入到do_notify_resume()函数,这个函数会调用do_signal,它就是处理系统调用或者中断发生信号的核心函数,这个函数又依次处理信号(通过调用handle_signal())和建立用户态堆栈(通过调用setup_frame()或setup_rt_frame())。当进程又切换到用户态时,因为信号处理程序的起始地址被强制放进程序计数器中,因此开始执行信号处理程序。

__visible void
do_notify_resume(struct pt_regs *regs, void *unused, __u32 thread_info_flags)
{
...
    /* deal with pending signal delivery */
    if (thread_info_flags & _TIF_SIGPENDING)
        do_signal(regs);
...
}

当处理程序终止时,setup_frame()或setup_rt_frame()函数(这里的rt代表实时系统中的rt结构。)放在用户态堆栈中的返回代码就被执行。这个代码调用sigreturn()或rt_sigrenturn()系统调用,相应的服务例程把正常程序的用户态堆栈硬件上下文拷贝到内核堆栈,并把用户态堆栈恢复到它原来的状态(通过调用restore_sigcongtext()).当这个系统调用结束时,普通进程就因此能恢复自己的执行。

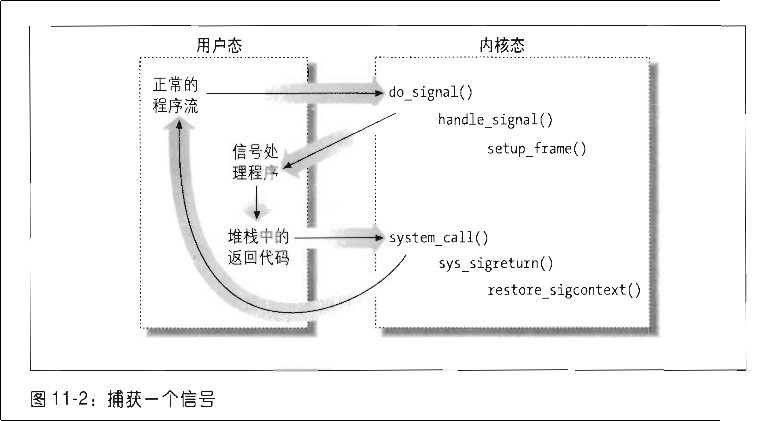

8294024f-f541-3b5f-b47e-3a476c65f50a



所以综上所述:

如果我们自定义一个信号处理函数,那么这个处理函数定义在用户空间,1. 在进入内核态时,内核态堆栈中保存了一个中断现场,也就是一个pt_regs结构,中断返回地址就保存在pt_regts中的pc中,因此我们这里只要把当前进程的pt_regs中pc设置为sa_handler,然后返回到用户态就开始从sa_handler处开始执行了。

2.当信号的用户态处理函数执行结束时,需要再次进入内核态,内核专门提供了一个系统调用sys_sigreturn()(还有一个sys_rt_sigreturn())

3.在构建临时堆栈环境时,内核会把最初的pt_regs上下文备份到临时堆栈中(位于用户态堆栈),当通过系统调用sys_sigreturn()再次进入内核时,内核从用户态空间还原出原始的pt_regs。最后正常返回。

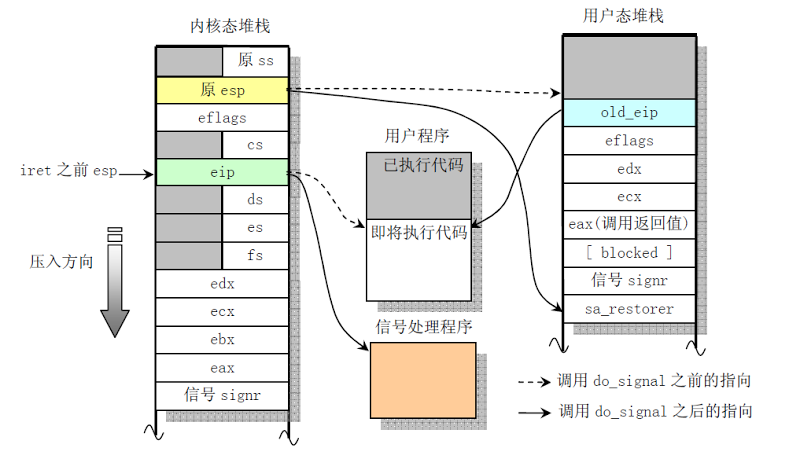

stack2

这里我们要考虑一种情况,进程处于TASK_INTERRUPTIBLE状态,某个进程向他发送一个信号,这时kernel将这个进程立即设置为TASK_RUNNING状态,但是系统宾没有完成当前的服务例程,并返回EINTR错误码,我们可以测试这个错误码,并重行发送新的system call,还有一些错误码用来判断kernel是否重行执行system call。



参考:

ULK  P445~P446

http://wangyuxxx.iteye.com/blog/1703252

http://blog.csdn.net/ce123_zhouwei/article/details/8570616

VFS Data Structure关系(3) – 跨文件系统的文件操作分析

October 28th, 2014

通过对VFS 以及文件系统的分析,我们现在来分析一下跨文件系统的文件传输

http://www.lizhaozhong.info/archives/1080

http://www.lizhaozhong.info/archives/1110

比如从一个floppy传输到harddisk(ext2——>ext4)

首先我们明确一个概念:一切皆文件!

在linux中,无论是普通的文件,还是特殊的目录、设备等,VFS都将它们同等看待成文件,通过统一的文件操作界面来对它们进行操作。操作文件时需先打开;打开文件时,VFS会知道该文件对应的文件系统格式;当VFS把控制权传给实际的文件系统时,实际的文件系统再做出具体区分,对不同的文件类型执行不同的操作。

原理:将ext2格式的磁盘上的一个文件a.txt拷贝到ext4格式的磁盘上,命名为b.txt。这包含两个过程,对a.txt进行读操作,对b.txt进行写操作。读写操作前,需要先打开文件。由前面的分析可知,打开文件时,VFS会知道该文件对应的文件系统格式,以后操作该文件时,VFS会调用其对应的实际文件系统的操作方法。所以,VFS调用vfat的读文件方法将a.txt的数据读入内存;在将a.txt在内存中的数据映射mmap()到b.txt对应的内存空间后,VFS调用ext4的写文件方法将b.txt写入磁盘;从而实现了最终的跨文件系统的复制操作。

关于mmap()使用

fs/open.c

long do_sys_open(int dfd, const char __user *filename, int flags, umode_t mode)
{
    struct open_flags op;
    int fd = build_open_flags(flags, mode, &op);
    struct filename *tmp;

    if (fd)
        return fd;

    tmp = getname(filename);
    if (IS_ERR(tmp))
        return PTR_ERR(tmp);

    fd = get_unused_fd_flags(flags);
    if (fd >= 0) {
        struct file *f = do_filp_open(dfd, tmp, &op);
        if (IS_ERR(f)) {
            put_unused_fd(fd);
            fd = PTR_ERR(f);
        } else {
            fsnotify_open(f);
            fd_install(fd, f);
        }
    }
    putname(tmp);
    return fd;
}

下面我们来分析下linux-3.14.8的内核(Not Finished!)

sys_open()
    |
    |------do_sys_open()
    |           |
    |           |------get_unused_fd_flags()
                |
                |------do_filp_open()
                            |
                            |----path_openat()
                            |       |
                            |       |----link_path_walk()

在Linux3.X 添加 systemcall

September 25th, 2014

从代码级看syscall的问题

1.寄存器eax,传进来带的是中调用号,ret_from_sys_call()传出的是错误值。
2.由于内核函数是在内核中实现的,因此它必须符合内核编程的规则,比如函数名以sys_开始,函数定义时候需加asmlinkage标识符等。这个修饰符使得GCC编译器从堆栈中取该函数的参数而不是寄存器中。另外,系统调用函数的命名规则都是sys_XXX的形式。
3.不同的syscall,普通用户可用的命令和管理可用的命令分别被存放于/bin和/sbin目录下。

另外比较重要的一个特性就是在Linux 3.X系统中添加新的syscall 这相比于Linux 2.X添加syscall简单不少。Linux 2.X内核网上很多添加调用分析,就不赘述了。

1.定义系统调用服务例程。

#include <linux/syscall.h>

SYSCALL_DEFINE0(mycall)
{
        struct task_struct *p;
        printk("********************************************\n");
        printk("------------the output of mysyscall------------\n");
        printk("********************************************\n\n");
        printk("%-20s %-6s %-6s %-20s\n","Name","pid","state","ParentName");
        for(p = &init_task; (p = next_task(p)) != &init_task;)
                printk("%-20s %-6d %-6d %-20s\n",p->comm , p->pid, p->state, p->parent->comm);
        return 0;
}

以上定义宏SYSCALL_DEFINE0实际上会扩展为:

asmlinkage int sys_mycall()
{
               struct task_struct *p;
        printk("********************************************\n");
        printk("------------the output of mysyscall------------\n");
        printk("********************************************\n\n");
        printk("%-20s %-6s %-6s %-20s\n","Name","pid","state","ParentName");
        for(p = &init_task; (p = next_task(p)) != &init_task;)
                printk("%-20s %-6d %-6d %-20s\n",p->comm , p->pid, p->state, p->parent->comm);
        return 0;
}

内核在kernel/sys.c文件中定义了SYSCALL_DEFINE0~SYSCALL_DEFINE6等七个提供便利的宏。

2. 为系统调用服务例程在系统调用表中添加一个表项。

编译文件arch/x86/syscalls/syscall_64.tbl,在调用号小于512的部分追加一行:

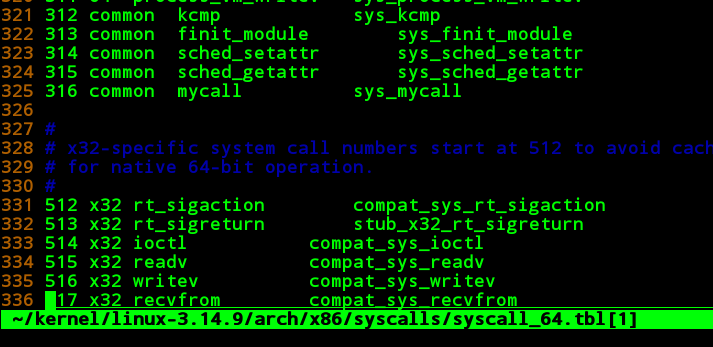

2014-09-25 19:29:55的屏幕截图

注意:
① 上面的316是紧接着目前已定义系统调用315之后。
② 若为32系统添加系统调用号,在syscall_32.tbl中相应位置追加即可。系统调用在两个文件中的调用号没有必要一样。
③ 不需要像Linux 2.6的内核一样,在<asm/unistd.h>中添加类似于#define __NR_getjiffies 314之类的宏定义了,3.x的内核会自动根据系统调用表的定义生成。

3. 在内核头文件中,添加服务例程的声明。

在include/linux/syscalls.h文件的最后,#endif之前加入系统调用服务例程sys_mysyscall()的声明:

asmlinkage long sys_mycall(void);
#endif

剩下就是按照编译内核的方法进行编译好了  http://www.lizhaozhong.info/archives/496

4.系统调用表产生的过程

之所以Linux3.X与Linux2.X变化这么大。

主要是为了简化添加调用表的过程。

1. 系统调用表的产生过程。

内核开发者是在syscall_64.tbl中声明系统调用号与服务例程的对应关系,以及其ABI,但系统调用表的真正定义是在arch/x86/kernel/syscall_64.c中。

1)arch/x86/kernel/syscall_64.c, arch/x86/kernel/syscall_32.c文件中存放了实际的系统调用表定义,以64位系统为例,其中有如下内容:

#include &lt;asm/asm-offsets.h&gt;

#define __SYSCALL_COMMON(nr, sym, compat) __SYSCALL_64(nr, sym, compat)

#ifdef CONFIG_X86_X32_ABI
# define __SYSCALL_X32(nr, sym, compat) __SYSCALL_64(nr, sym, compat)
#else
# define __SYSCALL_X32(nr, sym, compat) /* nothing */
#endif

#define __SYSCALL_64(nr, sym, compat) extern asmlinkage void sym(void) ; // 注意,是分号结尾
#include &lt;asm/syscalls_64.h&gt; // 引入系统调用服务例程的声明
#undef __SYSCALL_64

#define __SYSCALL_64(nr, sym, compat) [nr] = sym, //注意,是逗号结尾

typedef void (*sys_call_ptr_t)(void);

extern void sys_ni_syscall(void);

const sys_call_ptr_t sys_call_table[__NR_syscall_max+1] = { //系统调用表定义
        /*
         * Smells like a compiler bug -- it doesn't work
         * when the &amp; below is removed.
         */
        [0 ... __NR_syscall_max] = &amp;sys_ni_syscall,
&lt;strong&gt;#include &lt;asm/syscalls_64.h&gt; // 系统调用服务例程地址,对应arch/x86/include/generated/asm/syscalls_64.h文件&lt;/strong&gt;
};

2) arch/x86/syscalls目录中的syscall_64.tbl、syscall_32.tbl文件是系统调用表声明。syscalltbl.sh脚本负责生产syscalls_XX.h文件,由Makefile负责驱动

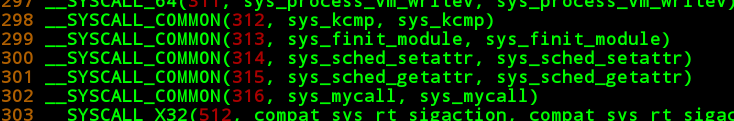

3) arch/x86/include/generated目录,其中存放根据arch/x86/syscalls目录生成的文件。主要有generated/asm/syscalls_64.h、generated/asm/syscalls_32.h文件,用于生成系统调用表数组。生成的syscalls_64.h内容部分如下:

截图 - 2014年09月25日 - 19时36分57秒

2. 系统调用号声明头文件的生成(#define0 __NR_xxx之类的信息)。

类似于系统调用表的产生,arch/x86/syscalls/syscallhdr.sh脚本负责generated/uapi/asm/unistd_32.h, generated/uapi/asm/unistd_64.h文件,unistd_XX.h文件又被间接include到asm/unistd.h中,后者最终被include用户空间使用的<sys/syscall.h>文件中(安装之后)。生成的generated/uapi/asm/unistd_64.h部分内容如下

... ...
#define __NR_sched_getattr 315
#define __NR_mycall 316

#endif /* _ASM_X86_UNISTD_64_H */

注意,这里的unistd.h文件与用户空间使用的文件没有任何关系,后者声明了系统调用包装函数,包括syscall函数等

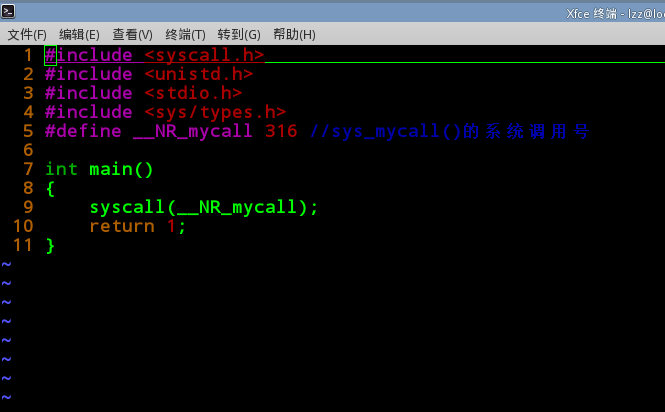

下面我们来调用这个mycall()



截图 - 2014年09月25日 - 19时38分27秒

还有一种方式使用内嵌汇编的方式,具体文件在arch/x86/um/shared/sysdep/stub_64.h下面,模拟_syscall0宏调用。

#define __syscall_clobber "r11","rcx","memory"
#define __syscall "syscall"

static inline long stub_syscall0(long syscall)
{
    long ret;

    __asm__ volatile (__syscall
        : "=a" (ret)
        : "0" (syscall) : __syscall_clobber );

    return ret;
}

然后编译运行,打印在dmesg里面

kernel.dmesg

参考:

http://lwn.net/Articles/604287/

http://lwn.net/Articles/604515/
