JOS虚拟页表的实现

March 10th, 2014 by JasonLe's Tech Leave a reply »

之前我们建立了基本的物理页,下面我们建立系统的虚拟地址系统,也就是二级页表。

对于所有对内存的访问,地址都被解释成虚拟地址,并由MMU 执行过程。程序员的工作是设置和维护页目录和页表。
实现虚拟页表的关键在于页目录,页表中存的是物理地址,而页目录项,页表项本身地址是虚拟地址。

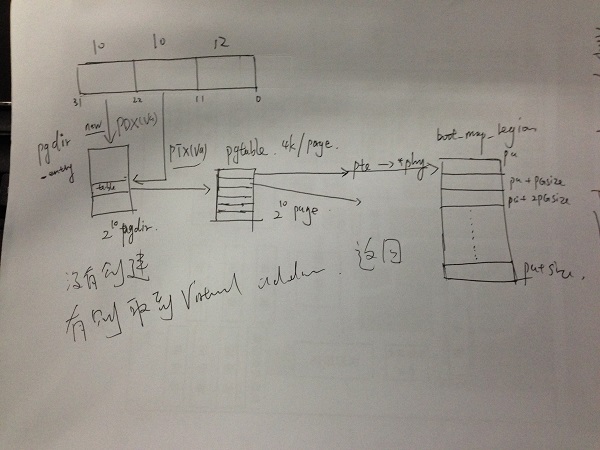

IMG_0139
pgdir_walk()这个函数的主要功能如下:
·根据给定页目录指针pgdir,返回线性地址va对应的页表项的指针。
·如果相关页表还不存在,且create==false,返回NULL。
·否则,通过page_alloc为页表分配一页物理内存,并相应初始化,清0。返回va对应的表项的指针。

pte_t *
pgdir_walk(pde_t *pgdir, const void *va, int create)
{
    // Fill this function in
    pde_t *pgdir_entry = &pgdir[PDX(va)];//页目录获取页目录项,里面存的是物理地址

    pte_t *pgtable;//虚拟地址
    struct PageInfo *pp;

    if(*pgdir_entry & PTE_P)
    {
        pgtable = (pte_t*)KADDR(PTE_ADDR(*pgdir_entry));//如果存在的话,物理地址转化为虚拟地址
    }
    else
    {
        if(create ==false)
            return NULL;
        if((pp = page_alloc(ALLOC_ZERO)) ==0)
            return NULL;
        pp->pp_ref = 1;
        pgtable = (pte_t*)KADDR(page2pa(pp));//将页的虚拟地址转化为物理地址
        *pgdir_entry = PADDR(pgtable) | PTE_P |PTE_W |PTE_U;

    }

    return &pgtable[PTX(va)];
}

boot_map_region()这个函数的主要功能如下:
·根据指定页目录pgdir,权限perm,页大小PGSIZE,将[va, va+size)的虚拟地址映射到物理地址的[pa, pa+size)。

static void
boot_map_region(pde_t *pgdir, uintptr_t va, size_t size, physaddr_t pa, int perm)
{
    // Fill this function in
    uintptr_t offset;
    pte_t *pte;
    for(offset =0 ;offset < size ;offset+=PGSIZE)
    {
        pte = pgdir_walk(pgdir,(char *)va,1);
        if(!pte)
            panic("boot_map_region:pgdir_walk failed");
        if(*pte & PTE_P)
            panic("boot_map_region:pte remap");
        *pte = pa | perm |PTE_P;
        va +=PGSIZE;
        pa +=PGSIZE;
    }
}

下面我来说一下JOS的内存分布图,默认是低地址留给用户空间,高地址留给kernel,从0到ULIM为用户空间,从ULIM到4GB为kernel address。
另外需要对每一块规定权限,地址空间大致被分为三个部分:[0, UTOP)是用户可以读写的;[UTOP,ULIM)对用户和内核都是只读的,这部分地址的作用是向用户暴露一部分内核的数据内容;ULIM以上的地址,用户没有任何权限。

另外kernelstack是从高向低地址生长的,[KSTACKTOP-KSTKSIZE, KSTACKTOP)是真正会使用到的堆栈空间;而[KSTACKTOP-PTSIZE, KSTACKTOP-KSTKSIZE)这部分,是为了防止栈溢出时,不小心修改到紧接着的地址空间中的数据,也就是说这是一个”guard page”,即缓冲区。这体现了JOS考虑问题的保守性和稳健性。所以[KSTACKTOP-PTSIZE, KSTACKTOP-KSTKSIZE)中的虚拟地址仅仅是保留的,不需要映射。

我们将KERNBASE开始映射到整个物理地址空间。这样做的目的,是为了稍后打开页式转换以后,Kernel也能使用统一的虚拟地址来访问其自身数据,即Kernel使用虚拟地址KERNBASE+x访问到的物理地址,正是物理地址为x处的内存。

/*
 * Virtual memory map:                                Permissions
 *                                                    kernel/user
 *
 *    4 Gig -------->  +------------------------------+
 *                     |                              | RW/--
 *                     ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
 *                     :              .               :
 *                     :              .               :
 *                     :              .               :
 *                     |~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~| RW/--
 *                     |                              | RW/--
 *                     |   Remapped Physical Memory   | RW/--
 *                     |                              | RW/--
 *    KERNBASE, ---->  +------------------------------+ 0xf0000000      --+
 *    KSTACKTOP        |     CPU0's Kernel Stack      | RW/--  KSTKSIZE   |
 *                     | - - - - - - - - - - - - - - -|                   |
 *                     |      Invalid Memory (*)      | --/--  KSTKGAP    |
 *                     +------------------------------+                   |
 *                     |     CPU1's Kernel Stack      | RW/--  KSTKSIZE   |
 *                     | - - - - - - - - - - - - - - -|                 PTSIZE
 *                     |      Invalid Memory (*)      | --/--  KSTKGAP    |
 *                     +------------------------------+                   |
 *                     :              .               :                   |
 *                     :              .               :                   |
 *    MMIOLIM ------>  +------------------------------+ 0xefc00000      --+
 *                     |       Memory-mapped I/O      | RW/--  PTSIZE
 * ULIM, MMIOBASE -->  +------------------------------+ 0xef800000
 *                     |  Cur. Page Table (User R-)   | R-/R-  PTSIZE
 *    UVPT      ---->  +------------------------------+ 0xef400000
 *                     |          RO PAGES            | R-/R-  PTSIZE
 *    UPAGES    ---->  +------------------------------+ 0xef000000
 *                     |           RO ENVS            | R-/R-  PTSIZE
 * UTOP,UENVS ------>  +------------------------------+ 0xeec00000
 * UXSTACKTOP -/       |     User Exception Stack     | RW/RW  PGSIZE
 *                     +------------------------------+ 0xeebff000
 *                     |       Empty Memory (*)       | --/--  PGSIZE
 *    USTACKTOP  --->  +------------------------------+ 0xeebfe000
 *                     |      Normal User Stack       | RW/RW  PGSIZE
 *                     +------------------------------+ 0xeebfd000
 *                     |                              |
 *                     |                              |
 *                     ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
 *                     .                              .
 *                     .                              .
 *                     .                              .
 *                     |~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~|
 *                     |     Program Data & Heap      |
 *    UTEXT -------->  +------------------------------+ 0x00800000
 *    PFTEMP ------->  |       Empty Memory (*)       |        PTSIZE
 *                     |                              |
 *    UTEMP -------->  +------------------------------+ 0x00400000      --+
 *                     |       Empty Memory (*)       |                   |
 *                     | - - - - - - - - - - - - - - -|                   |
 *                     |  User STAB Data (optional)   |                 PTSIZE
 *    USTABDATA ---->  +------------------------------+ 0x00200000        |
 *                     |       Empty Memory (*)       |                   |
 *    0 ------------>  +------------------------------+                 --+
 *
 * (*) Note: The kernel ensures that "Invalid Memory" is *never* mapped.
 *     "Empty Memory" is normally unmapped, but user programs may map pages
 *     there if desired.  JOS user programs map pages temporarily at UTEMP.
 */
